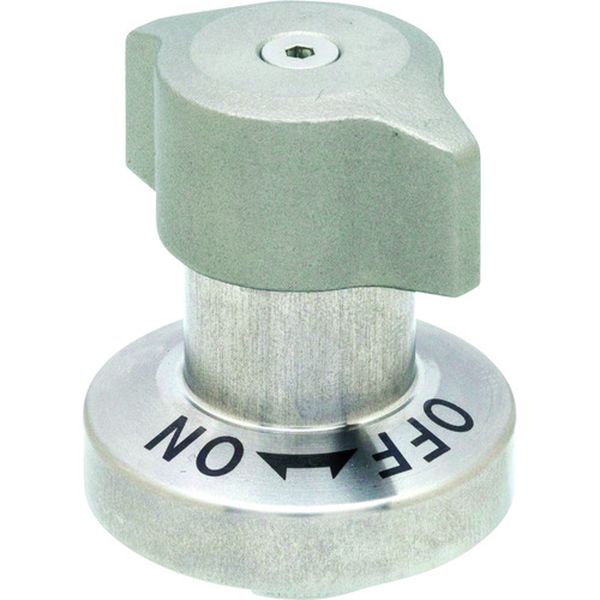

・干渉なしのシャフト収納タイプです。・別売のカムケースと組み合わせて使用します。
・治具プレート交換。
・クランプ力(N):90・寸法(mm)D:8・寸法(mm)L:17・適用プレート厚さ(mm):6~14・寸法(mm)D1:18・寸法(mm)M:M3×0.5深さ4・寸法(mm)D2:34・寸法(mm)D3:34・寸法(mm)H3:10・寸法(mm)H1:38・寸法(mm)H2:26.5・寸法(mm)Dp:28
・本体:ステンレス(SUS303)・ノブ:SUS13(SUS304相当)
・生産国 日本
・JANコード 4995889814014
・質量 117g
・治具プレート交換。
・クランプ力(N):90・寸法(mm)D:8・寸法(mm)L:17・適用プレート厚さ(mm):6~14・寸法(mm)D1:18・寸法(mm)M:M3×0.5深さ4・寸法(mm)D2:34・寸法(mm)D3:34・寸法(mm)H3:10・寸法(mm)H1:38・寸法(mm)H2:26.5・寸法(mm)Dp:28
・本体:ステンレス(SUS303)・ノブ:SUS13(SUS304相当)
・生産国 日本
・JANコード 4995889814014
・質量 117g
メーカー名 | (株)イマオコーポレーション イマオ |
---|---|
パーツナンバー | QCTHA083414SUS-TN |
メーカー品番 | QCTHA0834-14SUS |
