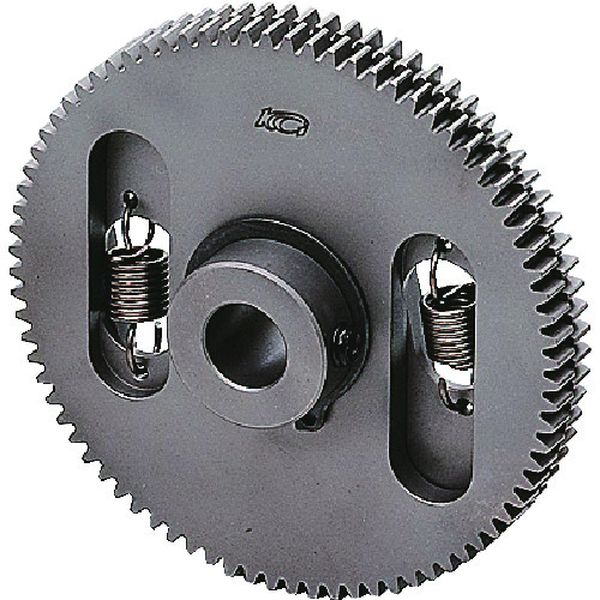

120BP1012 ノーバックラッシ 120B-P-1012

・2枚の歯車で相手歯車の歯をバネの力で挟み込み、バックラッシ(歯面間の遊び)を無くすことで歯面間の「遊び」がありません。・精密機器、計測機器、ロボット関連、角度伝達に最適です。
・・エンコーダーの分解能UP(ギヤで回転を増幅して測定)。・・高精度な位置決め(バックラッシによる位置ずれ防止)。・・高精度な割り出し(バックラッシによる正・逆転時の角度ずれ防止)。・・振動が有る回転伝達部のギヤ音対策(バックラッシによる歯面の叩き音を防止)。
・モジュール：1・基準円直径(mm)：φ120・歯幅(mm)：10・穴径(mm)：φ12・全長(mm)：20・ハブ外径：φ30・歯数：120・形状：BW・ハブ外径(mm)：φ30・歯先円直径(mm)：φ122・ハブ長さ(mm)：10・取付ねじM：M6・取付ねじls：5
・歯形：並歯・圧力角：20°
・S45C(軟窒化処理)
・セットスクリュー
・弊社総合カタログのKGギヤ・インフォメーションをご参照願います。
・生産国 日本
・質量 903g
