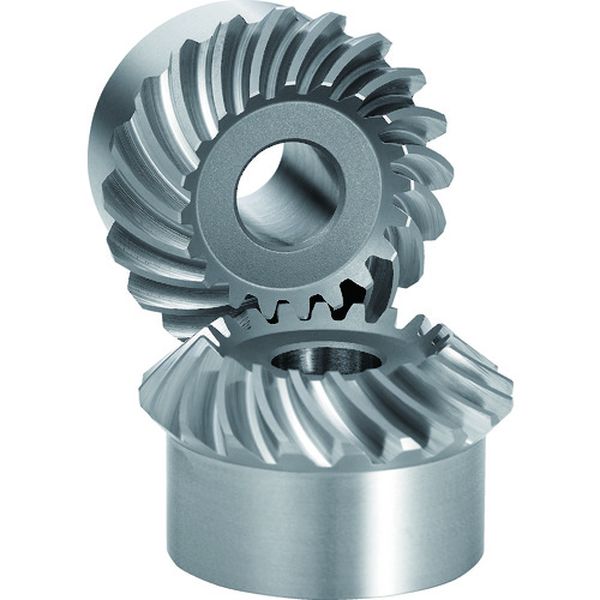

20RM5816H 歯研スパイラルマイタギヤ 20R-M-5816H

・高速運転に最適です。・歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。・歯部高周波焼入れ後に研磨加工を施し、高精度に仕上げています。・歯切り品と比較し、曲げ強度、歯面強度が20%以上向上しています。・高精度にカスタマイズできます。・お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。・歯部外周は、軸心と平行に面取りをしているので、精度良くチャッキングできます。
・一般産業機械、食品機械、医療機器等に使用。
・モジュール：3・歯数：20・基準円直径(mm)：φ60・組立距離(mm)：58・穴径(mm)：φ16・全長(mm)：39.57・歯幅(mm)：15・ねじれ方向：R・歯先円直径(mm)：φ62・穴長さ(mm)：35・ハブ長さ(mm)：24・ハブ外径(mm)：φ52・歯先角：50°04′
・歯車精度：歯面研削仕上げ　JIS B 1704　1級・歯数比：1対1・圧力角：25°・ねじれ角35°
・SCM440(クロムモリブデン鋼)
・歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。・高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。・(目標0.003mm以内)
・生産国 日本
・質量 556.100g
