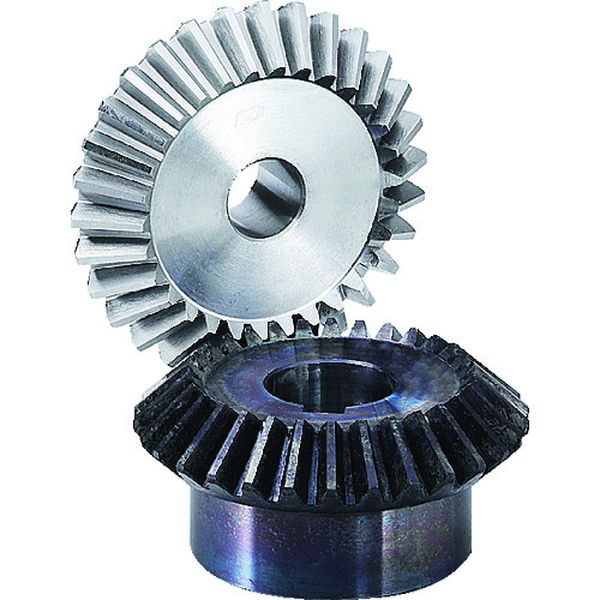

20M5816 マイタギヤ 20-M-5816

・品番末尾は、歯部高周波焼入済みです。
・一般産業機械、食品機械、医療機器等に使用。
・モジュール：3・歯数：20・基準円直径(mm)：φ60・組立距離(mm)：58・穴径(mm)：φ16・取付ねじM：-・取付ねじls：-・全長(mm)：39.06・歯幅(mm)：13.6・歯数比：1・ハブ外径(mm)：φ50・ハブ長さ(mm)：23・歯先円直径(mm)：φ61.99・穴長さ(mm)：35・歯先角：49°31′
・歯車精度：JIS B 1704 3級(歯部高周波焼入品：4級)・圧力角：20°・歯数比：1対1
・機械構造用炭素鋼(S45C)
・材質ステンレス(SUS304L)においては、金属射出MIMマイタギヤ同士での組み合わせでご使用ください。・相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。
・生産国 日本
・質量 520.300g
