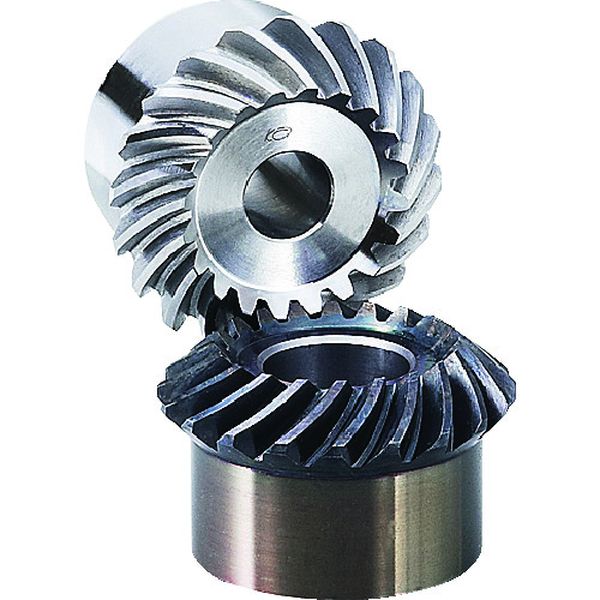

20LM5816H スパイラルマイタギヤ 20L-M-5816H

・品番末尾Hは、高周波焼入済みです。
・一般産業機械、食品機械、医療機器等に使用。
・モジュール：3・歯数：20・基準円直径(mm)：φ60・組立距離(mm)：58・穴径(mm)：φ16・取付ねじM：-・取付ねじls：-・全長(mm)：38.95・歯幅(mm)：14・ねじれ方向：L・ハブ外径(mm)：φ50・歯数比：1・ハブ長さ(mm)：23・穴長さ(mm)：35・歯先円直径(mm)：φ61.39・歯先角：49°30′
・歯車精度：JIS　B　1704(ISO)　3級(高周波焼入品：4級)・歯数比：1対1・圧力角：20°・ねじれ角35°・高周波焼入れ
・S45C(機械構造用炭素鋼)
・相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。
・生産国 日本
・質量 520g
