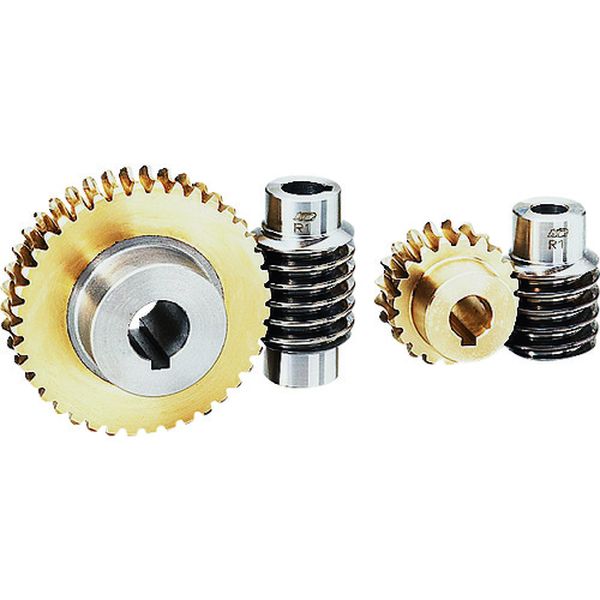

30R1E18 ウォームホイール 30R1-E-18

・歯形：並歯、圧力角：20°のウォームホイールです。
・一般産業機械、医療機器、食品機械などに。
・ウォームのねじれ方向および条数(mm)：R1・モジュール：2・歯幅(mm)：20・穴径(mm)：φ18・ねじれ方向：R・歯数比：30・全長(mm)：35・歯数：30・形状：1B・かみ合いピッチ円直径(mm)：φ60・ウォームのねじれ方向および条数：R1・キーみぞb2×t2(mm)：6×2.8・のどの直径(mm)：φ64・ハブ長さ(mm)：15・ハブ外径(mm)：φ40・歯先円直径(mm)：φ67・かみ合い中心距離(mm)：45.5
・歯形：並歯・圧力角：20°
・CAC702アルミニウム青銅鋳物
・キー材
・理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。・ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。・ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。・ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。・ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。
・生産国 日本
・質量 0.530kg
