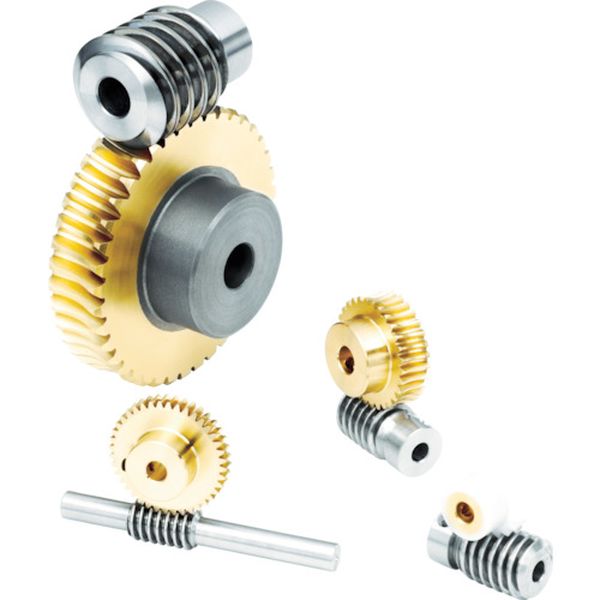

・モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。・ねじ加工済です。
・歯幅 b(mm):10・全長 l(mm):18・ウォームのねじれ方向および条数(mm):R2・かみ合いピッチ円直径d(mm):φ20・歯数:20・穴径H8(mm):8・歯数比:10
・モジュール:0.8(G80A)、1(G1A)・歯数比:10・歯先円直径da(mm):23.5・ハブ外径dh(mm):17・ハブ長さlh(mm):8・かみ合い中心距離A(mm):18
・アルミニウム青銅鋳物(CAC702、C6191BE)
・生産国 日本
・JANコード
・質量 32.0g
・歯幅 b(mm):10・全長 l(mm):18・ウォームのねじれ方向および条数(mm):R2・かみ合いピッチ円直径d(mm):φ20・歯数:20・穴径H8(mm):8・歯数比:10
・モジュール:0.8(G80A)、1(G1A)・歯数比:10・歯先円直径da(mm):23.5・ハブ外径dh(mm):17・ハブ長さlh(mm):8・かみ合い中心距離A(mm):18
・アルミニウム青銅鋳物(CAC702、C6191BE)
・生産国 日本
・JANコード
・質量 32.0g
メーカー名 | 協育歯車工業(株) KG |
---|---|
パーツナンバー | G1A20R2P8-TN |
メーカー品番 | G1A20R2-P-8 |
・モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。・ねじ加工済です。
・歯幅 b(mm):10・全長 l(mm):18・ウォームのねじれ方向および条数(mm):R2・かみ合いピッチ円直径d(mm):φ20・歯数:20・穴径H8(mm):8・歯数比:10
・モジュール:0.8(G80A)、1(G1A)・歯数比:10・歯先円直径da(mm):23.5・ハブ外径dh(mm):17・ハブ長さlh(mm):8・かみ合い中心距離A(mm):18
・アルミニウム青銅鋳物(CAC702、C6191BE)
・生産国 日本
・JANコード
・質量 32.0g
・歯幅 b(mm):10・全長 l(mm):18・ウォームのねじれ方向および条数(mm):R2・かみ合いピッチ円直径d(mm):φ20・歯数:20・穴径H8(mm):8・歯数比:10
・モジュール:0.8(G80A)、1(G1A)・歯数比:10・歯先円直径da(mm):23.5・ハブ外径dh(mm):17・ハブ長さlh(mm):8・かみ合い中心距離A(mm):18
・アルミニウム青銅鋳物(CAC702、C6191BE)
・生産国 日本
・JANコード
・質量 32.0g
メーカー名 | 協育歯車工業(株) KG |
---|---|
パーツナンバー | G1A20R2P8-TN |
メーカー品番 | G1A20R2-P-8 |
