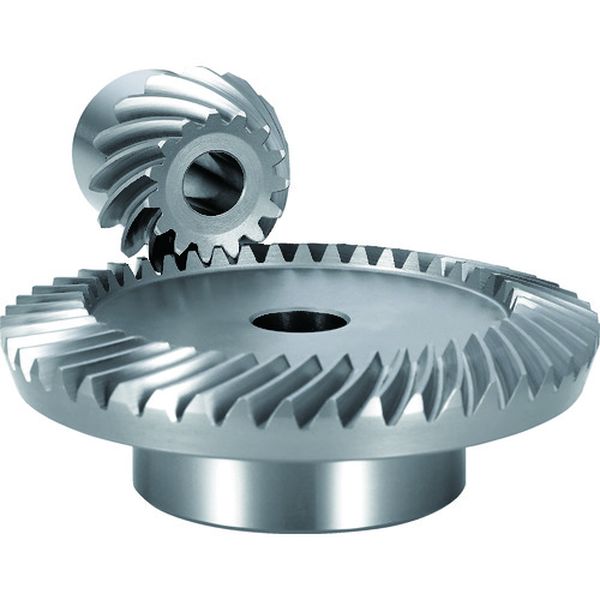

40R20LM12H 歯研スパイラルベベルギヤ 40R20L-M-12H

・歯切り品と比較して高速回転が可能で静粛性にも富んでいます。・高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。・高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)・高速運転に最適です。・歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。
・一般産業機械、高速回転工具装置等に使用。
・歯数：40・ねじれ方向：・基準円直径(mm)：φ80・組立距離(mm)：45・穴径(mm)：φ12・全長(mm)：32.16・歯幅(mm)：15・歯数比：2.0・ハブ長さ(mm)：18・ハブ外径(mm)：φ50・モジュール：2・穴長さ(mm)：27・歯先円直径(mm)：φ79.5・歯先角：65°29′
・歯車精度：歯面研削仕上げ・JIS B 1704　1級　・歯部高周波焼入れ・圧力角：20°・ねじれ角35°・バックラッシ量30μ以下の設定可能
・SCM440(クロムモリブデン鋼)
・歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。・高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)
・生産国 日本
・質量 616.200g
