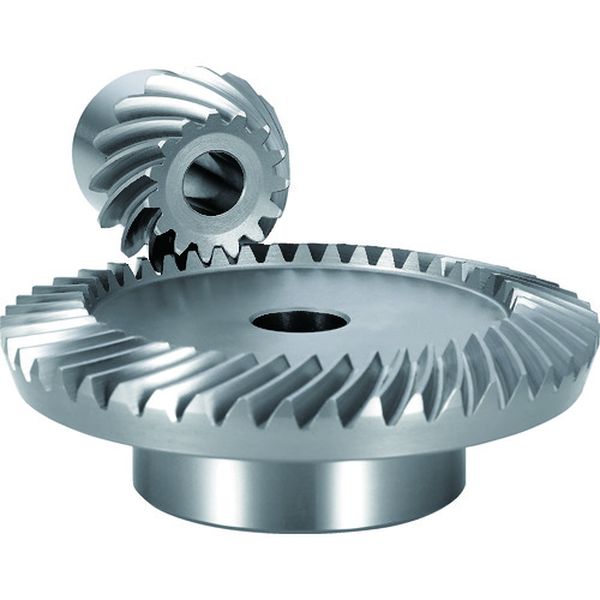

歯研スパイラルベベルギヤ BG1.5S 30R20L-M-8H

・歯切り品と比較して高速回転が可能で静粛性にも富んでいます。・高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。・高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)・高速運転に最適です。・歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。
・一般産業機械、高速回転工具装置等に使用。
・歯数：30・ねじれ方向：・基準円直径(mm)：φ45・組立距離(mm)：26・穴径(mm)：φ8・全長(mm)：16.39・歯幅(mm)：9・歯数比：1.5・ハブ長さ(mm)：8・ハブ外径(mm)：φ32・モジュール：1.5・穴長さ(mm)：14・歯先円直径(mm)：φ44.6・歯先角：59°11′
・歯車精度：歯面研削仕上げ・JIS B 1704　1級　・圧力角：20°・ねじれ角35°・バックラッシ量30μ以下の設定可能
・SCM440(クロムモリブデン鋼)
・歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。・高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)
・生産国 日本
・質量 112.800g
